CorelDRAW 教學 建立箭頭

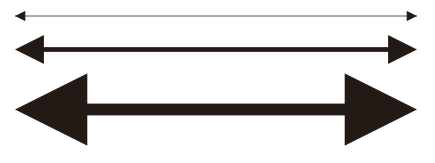

CorelDRAW自訂的箭頭, 小編認為少又醜, 少又醜就算了, 又不能自行調整箭頭大小
只能按比例, 就會造成線要粗箭頭就太大, 箭頭剛好線又太細
所以只好自己來建立自己的箭頭, 也能做些特別的樣式
怎樣做呢? 做之前先來看看CorelDRAW的箭頭的比例是如何設定的
小編先做一個正方型, 不用管尺寸, 箭頭的大小會在後面調整
箭頭只能用單色單一物件, 不能是多物件, 不管有沒有填色有沒有框

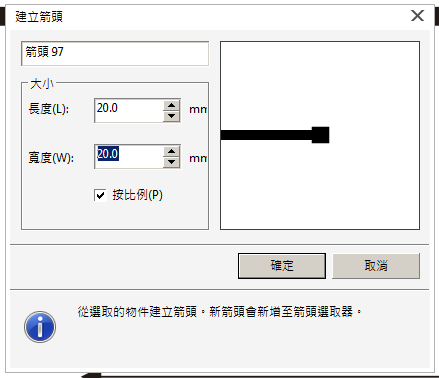

進入建立箭頭視窗

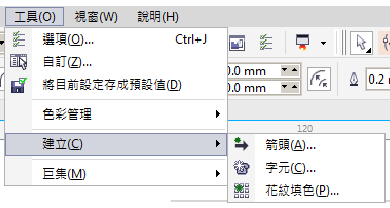

功能表列>工具>建立>箭頭

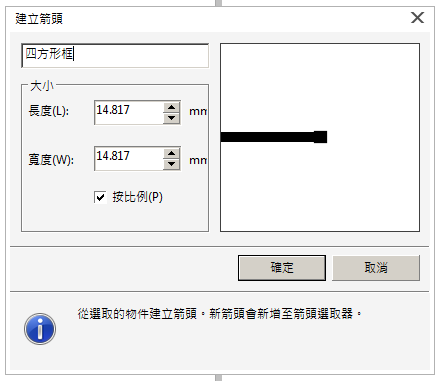

內建大小為14.817mm
那我的箭頭要調整為多少, 才是我想要的
小編用20mm, 先來求放大倍率

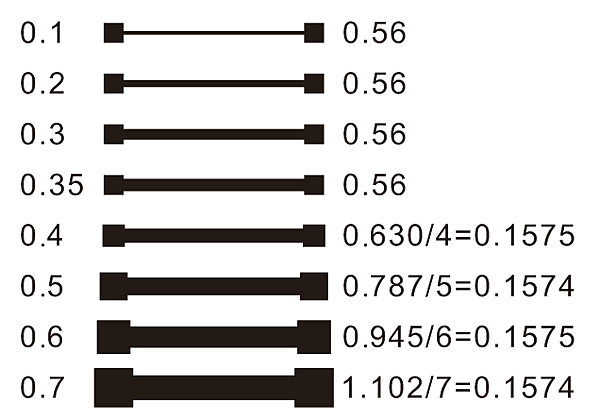

可以看出線條當小於0.36以下都是固定的大小, 而0.36以上是以線條粗乘以0.1574

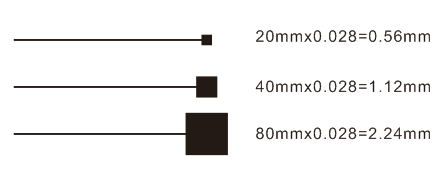

小編再用20mm,40mm, 80mm 來求實際尺寸
可以看出當箭頭設定40mm時, 實際是40x0.028=1.12, 倍率是0.028
所以我要做一個線粗小於0.36mm, 就要按照箭頭/0.028

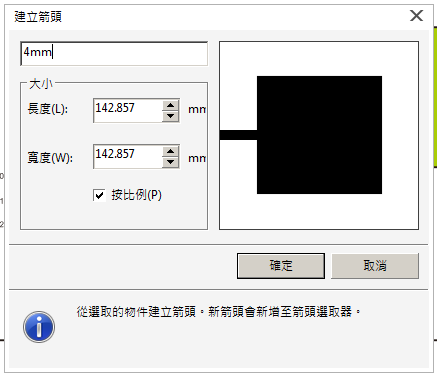

如做一個4mm的箭頭, 就要4/0.028=142.857142857
所以我要做一個線粗大於0.36mm, 就要按照箭頭/0.1574
如做一個線粗0.4mm, 4mm高的箭頭, 就要40/0.1574/2=126.984126984

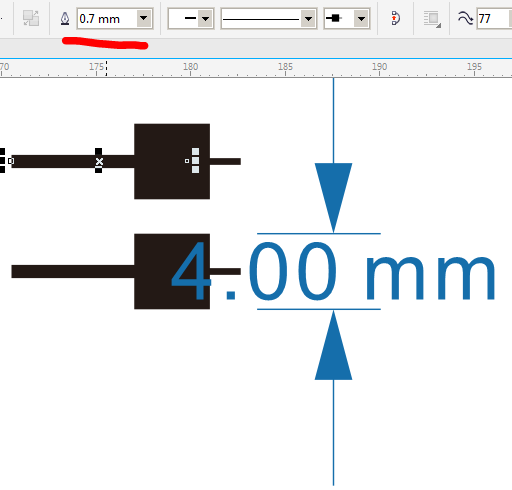

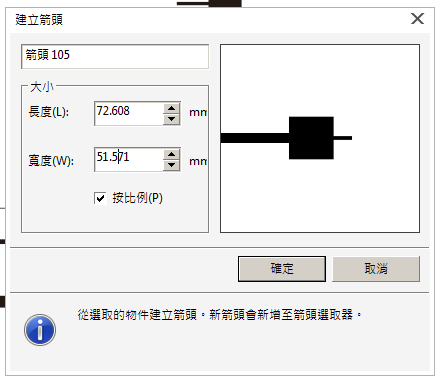

如做一個線粗0.7mm, 4mm高的箭頭, 就要40/0.1574/2/7*4=72.6084588855
